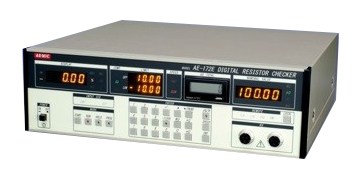

AE-172E 超高速高精度數位式電阻檢測計(電阻計)
- 位移．·螺線管電源內建：DC 12V(2A )/ 24V(1A) /脈衝輸出(2A)
- 低電力測量對應
- 超高速測量：0.7msec.(代表值)
- 消除熱起電力的測量影響，達到高精度及高穩定度
- 每個範圍的測量積分時間設定功能實現超高速及高穩定測量
- %測量:±99.99%【5mΩ～109MΩ】
- 絕對值測量：0.00mΩ～200.00MΩ
- 接觸．檢查：測量前/測量後/OFF(不接觸)三種選
- RS-232C介面為標準配備（GP-IB選購）
- 印表機輸出標準配備（Centronics符合）
- 設定值轉送功能為標準配備：（能自動設定一樣的設定數據轉送到另外的AE-172E）
- 檢查測量電流/測量電壓是否異常的電路配備
選購
- GP-IB/數據傳送電纜/短終止(零歐姆標準電阻器)
測量範圍及基本精度(環境溫度23℃±5℃ )校正後180日【校正後1年：1.5倍】
|
量程 |
測量範圍 |
測定電流 |
測量精確度 |
|
|
SLOW |
FAST |
|||
|
100mΩ |
5mΩ～100mΩ |
100mA |
±0.02%±2α±2d以內 |
±0.03%±3α±2d±[2/(1+n)]d以內 |
|
1Ω |
100.1mΩ～1Ω |
100mA |
±0.02%±α±1d以內 |
±0.02%±α±2d±[2/(1+n)]d以內 |
|
10Ω |
1.001Ω～10Ω |
50mA |
||
|
100Ω |
10.01Ω～100Ω |
10mA |
±0.02%±1d以內 |
±0.02%±2d±[1/(1+n)]d以內 |
|
1KΩ |
100.1Ω～1kΩ |
5mA |
||
|
10KΩ |
1.001kΩ～10kΩ |
0.5mA |
||
|
100KΩ |
10.01kΩ～100kΩ |
50μA |
||
|
1MΩ |
100.1kΩ～1MΩ |
5μA |
±0.05%±2d±[1/(1+n)]d以內 |
|
|
10MΩ |
1.001MΩ～10MΩ |
0.5μA |
±0.03%±1d以內 |
±0.2%±4d±[1/(1+n)]d以內 |
|
100MΩ |
10.01MΩ～109MΩ |
0.05μA |
±0.1%±2d以內 |
--- |
※ d：digitsn：積分時間(msec.)百分比測量時：α=( 100 /標準設定值mΩ )×0.01%絕對值測量時：α=0 ( ±1d追加)
|
測量時間 |
外部啟動 |
空轉 |
||
|
SLOW |
FAST |
SLOW |
FAST |
|
|
約18msec.～400msec |
約0.7msec.～400msec. |
30～2次/秒 |
60～2次/秒 |
|
|
測量端子開路電壓 |
15V以下 |
|
測量結束信號( EOC )脈衝幅度 |
1～250msec.能連續設定 |
|
測量方式 |
4端子測量/2端子測量 能切換 |
|
判斷值設定範圍 |
%測量：±99.99%絕對值測量：00000～20000 |
|
使用周圍環境 |
溫度：0℃～+50℃濕度：80％以下 |
|
所要電源 |
AC 85V～265V、50～60Hz、 約50VA |
|
外形尺寸 |
約333(W) × 99(H) × 300(D)mm (不含有橡膠腳等的突起物。) |
|
重量 |
約3.5kg |
